vereint zwei Beleuchtungssysteme

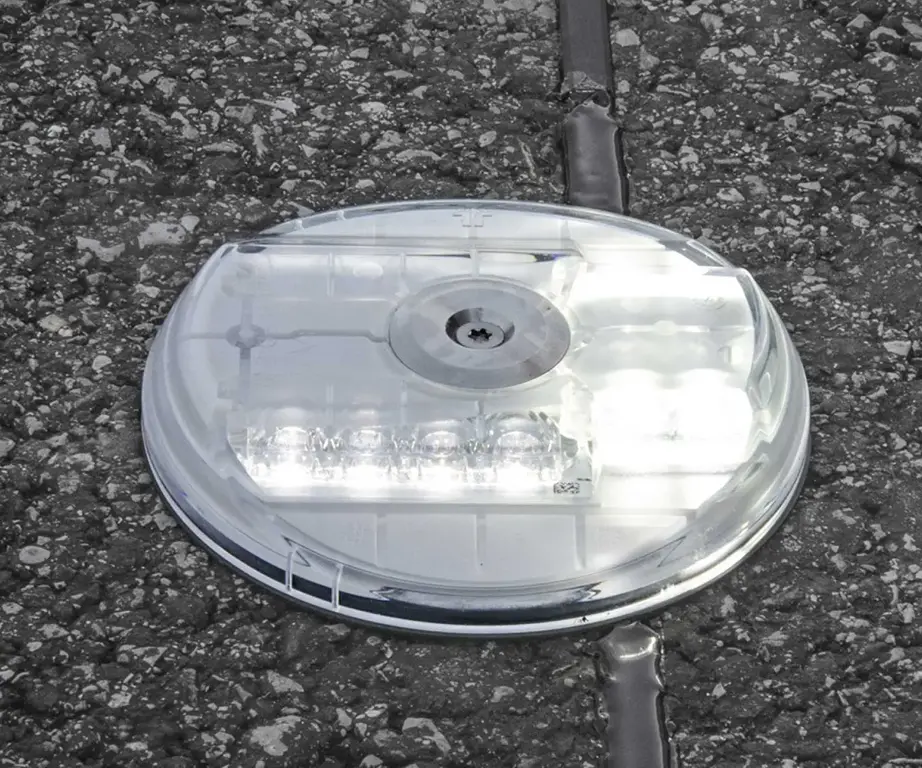

Die MarkLED EXIT vereint zwei Beleuchtungssysteme einer Tunnel-Betriebssicherheitsausrüstung. Sie bildet die Kombination aus Markierungs- und Fluchtwegleuchte. Die Markierungsleuchten (optische Leiteinrichtung) werden in der Regel mit Abständen von 12,5 m bzw. 25 m installiert. Die Fluchtwegleuchten sind in einem Abstand von 50 m montiert. Die MarkLED EXIT ist deshalb mit zwei separaten Leuchtbereichen mit den beiden unterschiedlichen Charakteristiken ausgestattet.
Im Normalbetrieb ist nur der Teil der Markierungsleuchte (optische Leiteinrichtung) in Betrieb. Im Ereignisfall wird der EXIT-Teil dazu geschaltet damit der Fluchtweg genügend ausgeleuchtet wird. Auch die MarkLED EXIT verfügt über den Weitspannungsbereich von 18 - 48 VDC. Dadurch sind Längen bis 500 m möglich.

Der Stromabnehmer
Er überträgt die elektrische Energie von den beiden Systemkabel auf das Leuchtenmodul und bietet diesem einen festen Montagegrund. Die Kabel muss dabei nicht durchtrennt werden und sind somit weiterhin unterbruchsfrei. Im Auslieferungszustand ist das Leuchtenmodul auf dem Stromabnehmer bereits vormontiert.

• Aufnahme Systemkabel in vorbereiteter Nut
• Energieübertragung von Systemkabel auf das Leuchtenmodul
• Montagegrundlage für Leuchtenmodul
• Integrierte austauschbare Schmelzeinsätze (Feinsicherung 20×5 mm) für
• Sicherheitsabtrennung im Brandfall

Das System MarkLED EXIT mit Funktionserhalt E30 / E60, geprüft nach DIN EN 1363-1:2012-10 und in Anlehnung an DIN 4102-12.

Das Systemkabel
Das Leuchtensystem wird durch ein doppelt geführtes Systemkabel mit einem Querschnitt von 2×2.5 mm2 erschlossen. Dieses Kabel wird bei Bodenmontage in einem Schlitz im Bankett eingebettet.

Steuerungen
Für die Steuerung der GIFAS Leitsysteme wird die neue 4-Kanalsteuerung verwendet.Sie kann dabei in bestehende Steuerschränke integriert oder auch «stand alone» installiert werden. Der EXIT-Teil kann direkt über ein eigenes Netzteil versorgt werden, da dieser im Ereignisfall mit voller Helligkeit betrieben wird und eine Steuerung wenig Sinn macht.

Zubehör
Dank dem vielfältigen Zubehör können unterschiedliche Einsatzbereiche und komplexe Kundenanforderungen umgesetzt werden.

Funktionalität
Die MarkLED EXIT ist ein System, welches im Tunnel sowohl als Leiteinrichtung wie auch als eigentliche Fluchtwegbeleuchtung eingesetzt werden kann. Entsprechende Musterinstallationen sind in Zusammenarbeit mit dem ASTRA erstellt und getestet worden. Der Einsatz ist für jedes Projekt in Abhängigkeit der baulichen Gegebenheiten genau zu prüfen.

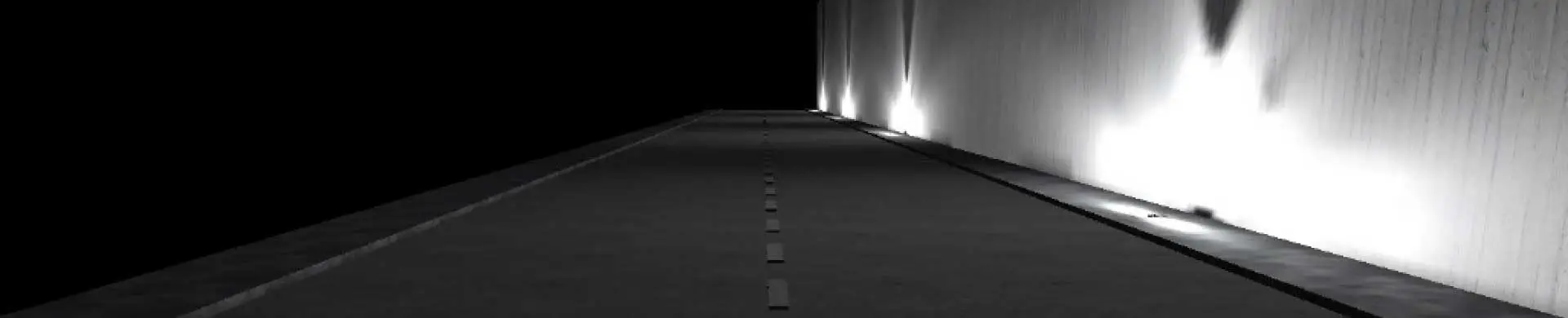

Beleuchtungsverteilung bei Montage auf dem Boden

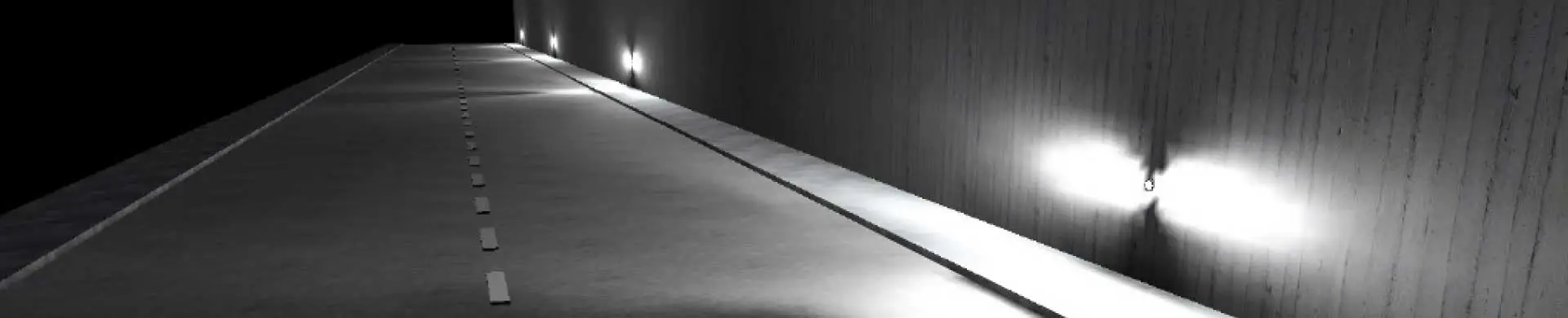

Beleuchtungsverteilung bei Montage an der Tunnelwand
