PIAZZA 1000
400kN (40t) / D400
Verteilersystem (Schutzklasse II) |
Bestückung des Verteilersystems individuell nach Kundenwunsch |
Hohe Betriebssicherheit bis – 40°C |
Während des Betriebes verschließ-, begeh- und befahrbar |
Deckel mit Umgebungsmaterial befüllbar oder Tränenblech |
Hohe Belastungsklasse bis 40t |
Wannendeckel, Schloss und Verteiler sind austauschbar |
Frostsichere Bedienung (thermostatgesteuerte Deckelheizung) |
Beschreibung

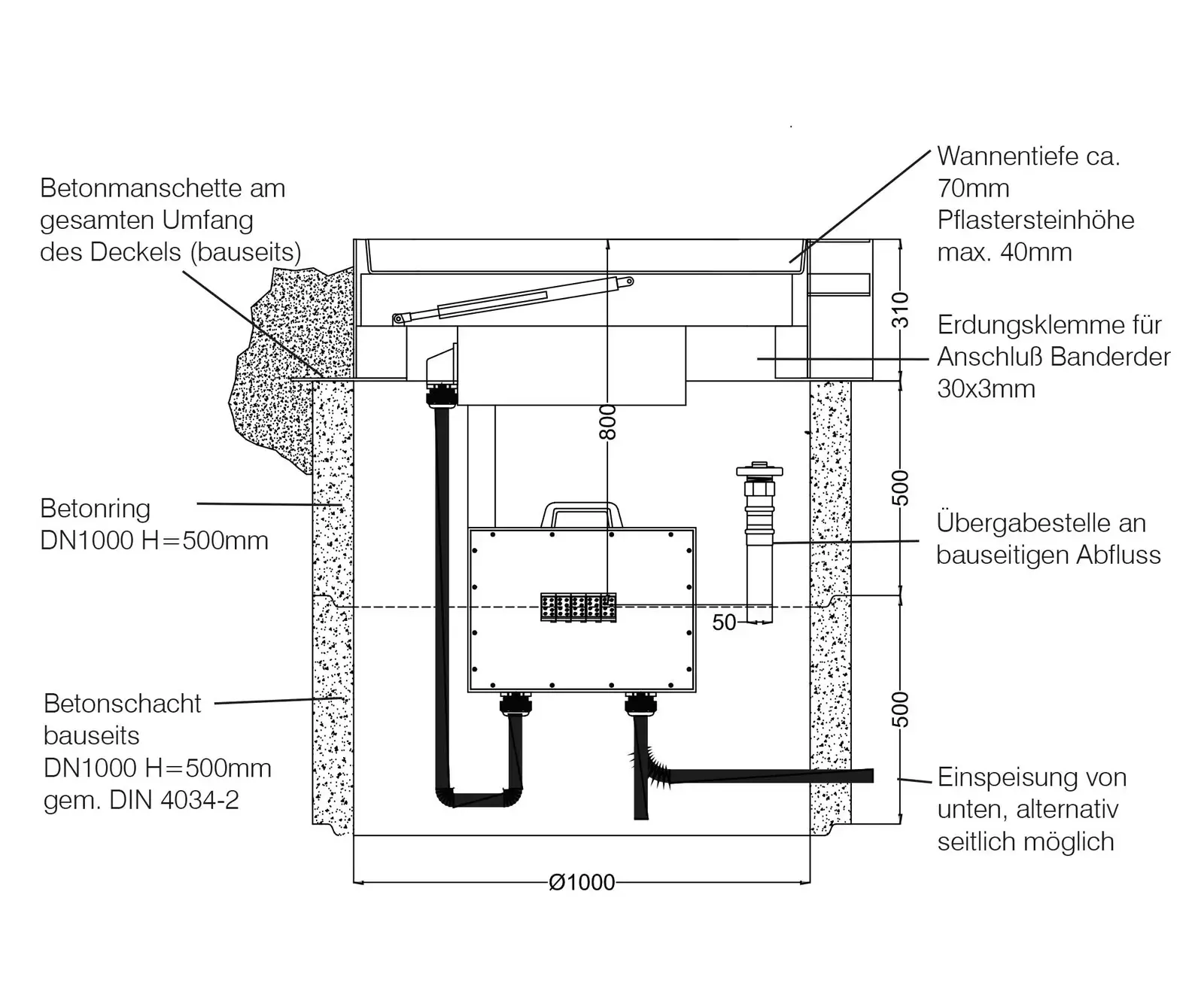

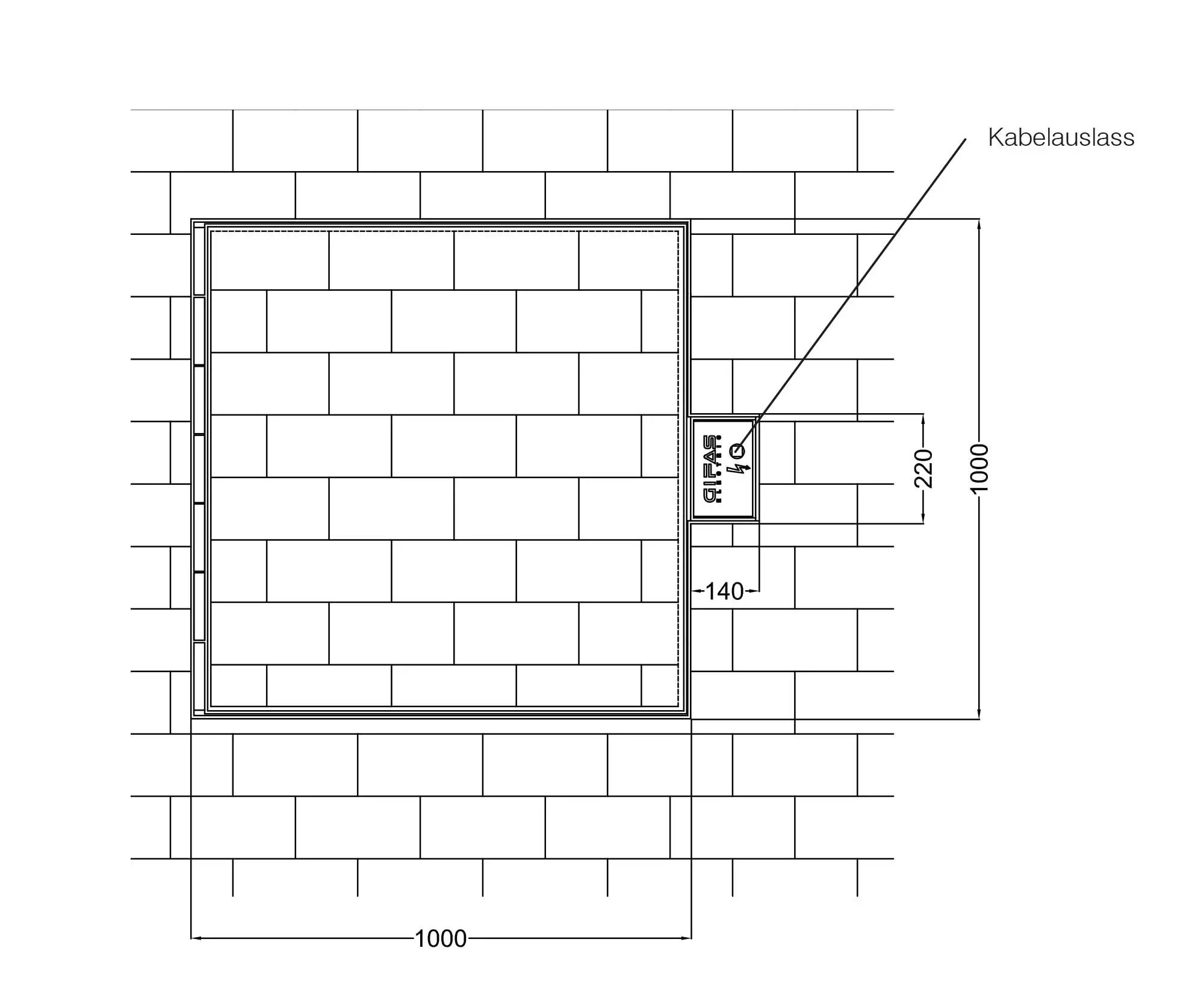

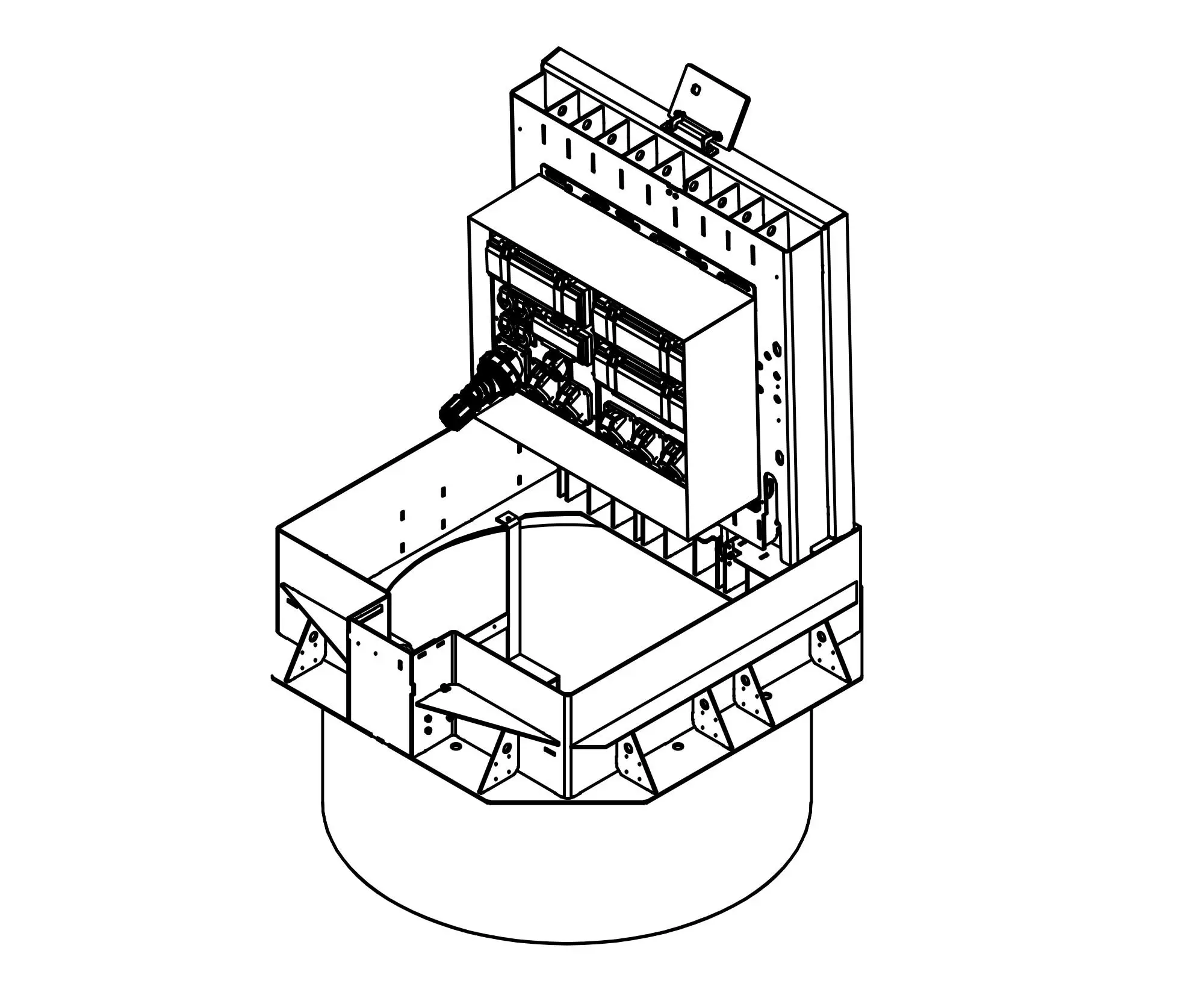

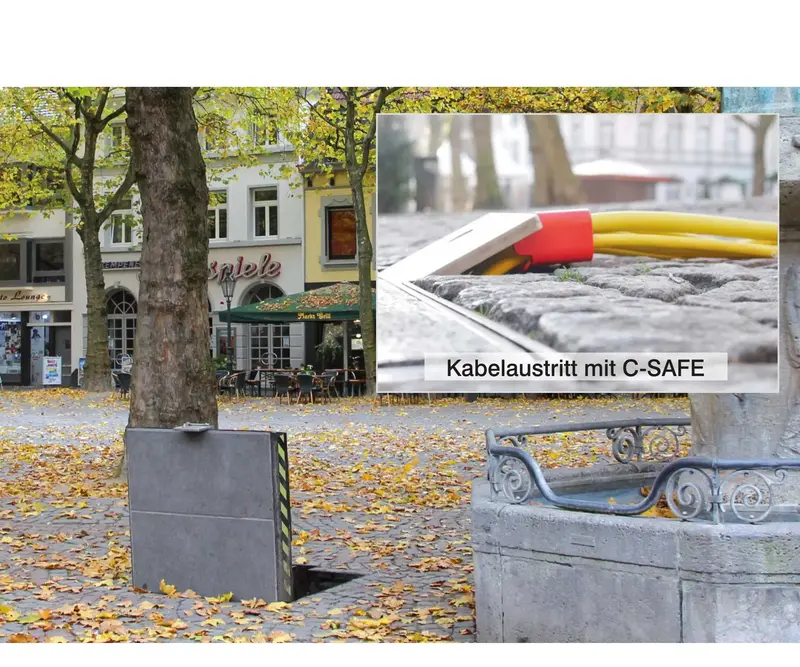

Unterflurverteiler PIAZZA 1000 bestehend aus einer massiven Edelstahlkonstruktion (V2A/1.4301) 1.000 x1.000mm, Gasdruckfedern zum vollautomatischen Öffnen, Schachtdeckel individuell befüllbar, Verteilerbestückung nach Kundenwunsch. Die Wanne mit einer Tiefe von 70mm kann, zur Anpassung an das Umfeld, individuell befüllt werden. Die Kabelaustrittsklappe ist im Schachtdeckelrahmen eingebaut (210x130mm).
Über einen robusten Schließmechanismus (Schnappverschluss) wird der Schachtdeckel verschlossen und kann zusätzlich mit einem Bügelschloss gesichert werden. Die Kabelaustrittsklappe ist mit einem Doppelbartschloss gesichert. (Verschlusswerkzeug im Lieferumfang).
Für einen entsprechenden normgerechten Unterbau, die fachgerechte Montage des Schachtes sowie eine entsprechende Drainage hat der Auftragsnehmer bauseits zu sorgen. Der Schachtdeckel ist nicht tagwasserdicht (Oberflächenwasser).
Produkteigenschaften
- während des Betriebes verschließ-, begeh- und befahrbar
- Deckel mit Umgebungsmaterial befüllbar oder Tränenblech
- gegen unbefugtes Öffnen gesichert (vandalensicher!)
- Gasdruckfedern für einen kraftlosen, unterstützenden Öffnungsvorgang
- frostsichere Bedienung durch Deckelheizung, thermostatgesteuert
- GIFAS Vollgummi Verteilersystem (Schutzklasse II)
- Bestückung des Vollgummi Verteilersystems individuell nach Kundenwunsch (elektrische Energie, Druckluft, Frisch- und Abwasser sowie Kommunikationstechnik)
- höchste Betriebssicherheit bis – 40°C
- keine Bildung von Kondenswasser durch GIFAS Vollgummiverteiler
- beständig gegen Umwelteinflüsse
- Edelstahlkonstruktion, alle Metallteile aus V2A/1.4301
- sichtbare Reflektoren am geöffneten Deckelsystem
- Verteilerbefestigung an der Deckelunterseite
- der Vollgummi Anschlussverteiler ist im montierten Zustand erreichbar (E-Check – DGUVA3)
- Wannendeckel, Schloss und Verteiler sind austauschbar
- optional: auf Wunsch mit Tauchglocke
Technische Daten
Einsatzbereich: | Innen-/Außenbereich |
Klassifizierung gem. DIN EN 124: |
400kN (40t) / D400 |
Deckel Ausführung: | individuell befüllbar/bepflasterbar |
Deckel Abmessungen: | 1.000×1.000x70mm |
Deckelheizung: | ja |
Tauchglocke: | optional |
Gewicht (inkl. Betonring): | ca. 830kg |
Einbautiefe (inkl. Betonring): | ca. 1.300mm |
GIFAS Vollgummiverteiler: | Baureihe 7800/7900 |
Schutzklasse: | II |
Lieferumfang
Edelstahlkonstruktion mit befüllbarem Schachtdeckel |
Edelstahlkonstruktion mit Vollgummi Elektroverteiler SKII |
Edelstahlkonstruktion mit Vollgummi Anschlussverteiler SKII |
komplett montiert und anschlussfertig verdrahtet |
montiert auf Betonring (H=500mm, NW 1.000mm) „DN-Betonrohr gem. DIN 4034-2“ |
