CAMPETTO 7

CAMPETTO 7

15kN (1,5t) / A15 optional B125

Verteilersystem (Schutzklasse II)
Bestückung des Verteilersystems individuell nach Kundenwunsch
Hohe Betriebssicherheit bis – 40°C
Während des Betriebes verschließ-, begeh- und befahrbar

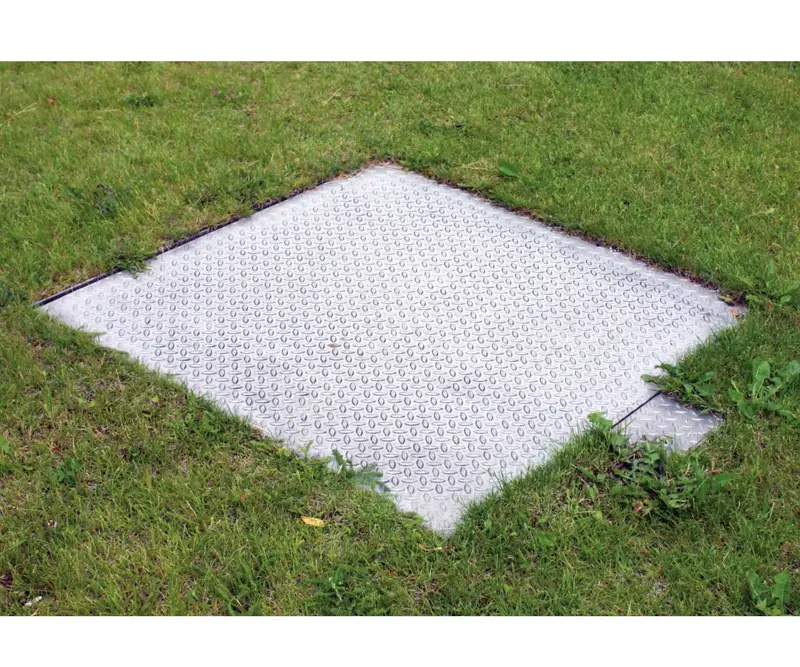

Schachtdeckel aus Tränenblech
Hohe Belastungsklasse von 1,5t bis 12,5t
Wannendeckel, Schloss und Verteiler sind austauschbar
Thermostatgesteuerte Deckelheizung / Tauchglocke (optional)


Beschreibung

Unterflurverteiler CAMPETTO 7 bestehend aus einer massiven Edelstahlkonstruktion (V2A/1.4301) 800x912mm, Gasdruckfedern zum vollautomatischen Öffnen, Schachtdeckel aus Tränenblech V2A/1.4301, Verteilerbestückung nach Kundenwunsch. Die Kabelaustrittsklappe ist im Schachtdeckelrahmen eingebaut (280x110mm).

Über einen robusten Schließmechanismus (Schnappverschluss) wird der Schachtdeckel verschlossen und kann zusätzlich mit einem Bügelschloss gesichert werden. Die Kabelaustrittsklappe ist mit einem Doppelbartschloss gesichert. (Verschlusswerkzeug im Lieferumfang).

Für einen entsprechenden normgerechten Unterbau, die fachgerechte Montage des Schachtes sowie eine entsprechende Drainage hat der Auftragsnehmer bauseits zu sorgen. Der Schachtdeckel ist nicht tagwasserdicht (Oberflächenwasser).

Produkteigenschaften

  • während des Betriebes verschließ-, begeh- und befahrbar
  • Deckel mit Umgebungsmaterial befüllbar oder Tränenblech
  • gegen unbefugtes Öffnen gesichert (vandalensicher!)
  • Gasdruckfedern für einen kraftlosen, unterstützenden Öffnungsvorgang
  • GIFAS Vollgummi Verteilersystem (Schutzklasse II)
  • Bestückung des Vollgummi Verteilersystems individuell nach Kundenwunsch (elektrische Energie, Druckluft, Frisch- und Abwasser sowie Kommunikationstechnik)
  • höchste Betriebssicherheit bis – 40°C
  • keine Bildung von Kondenswasser durch GIFAS Vollgummiverteiler
  • beständig gegen Umwelteinflüsse
  • Edelstahlkonstruktion, alle Metallteile aus V2A/1.4301
  • sichtbare Reflektoren am geöffneten Deckelsystem
  • Verteilerbefestigung an der Deckelunterseite
  • der Vollgummi Anschlussverteiler ist im montierten Zustand erreichbar
    (E-Check – DGUVA3)
  • Wannendeckel, Schloss und Verteiler sind austauschbar
  • optional: frostsichere Bedienung durch Deckelheizung, thermostatgesteuert
  • optional: auf Wunsch mit Tauchglocke

Technische Daten

Einsatzbereich: Innen-/Außenbereich
Klassifizierung
gem. DIN EN 124:
15kN (1,5t) / A15 optional B125
Deckel Ausführung: Edelstahltränenblech

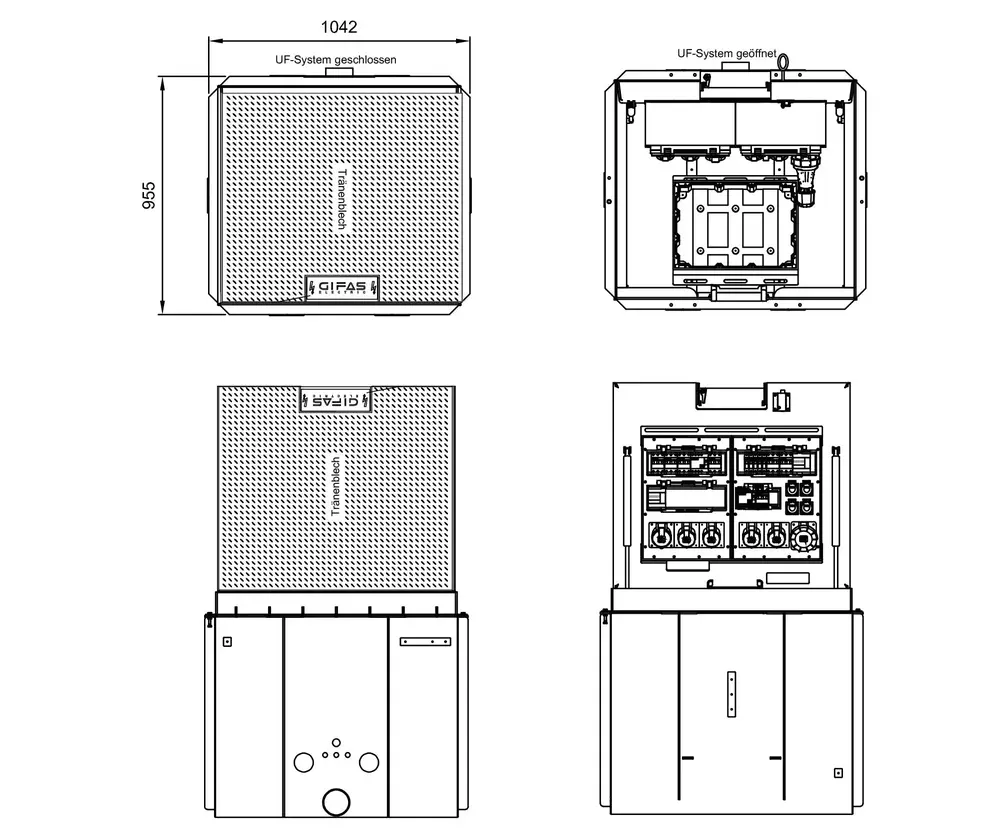

Schachtabmessungen:
für Verteiler 7700-7900
für Verteiler 7200-7400
800x912mm
Deckelheizung: optional
Tauchglocke: optional
Gewicht: ca. 260kg

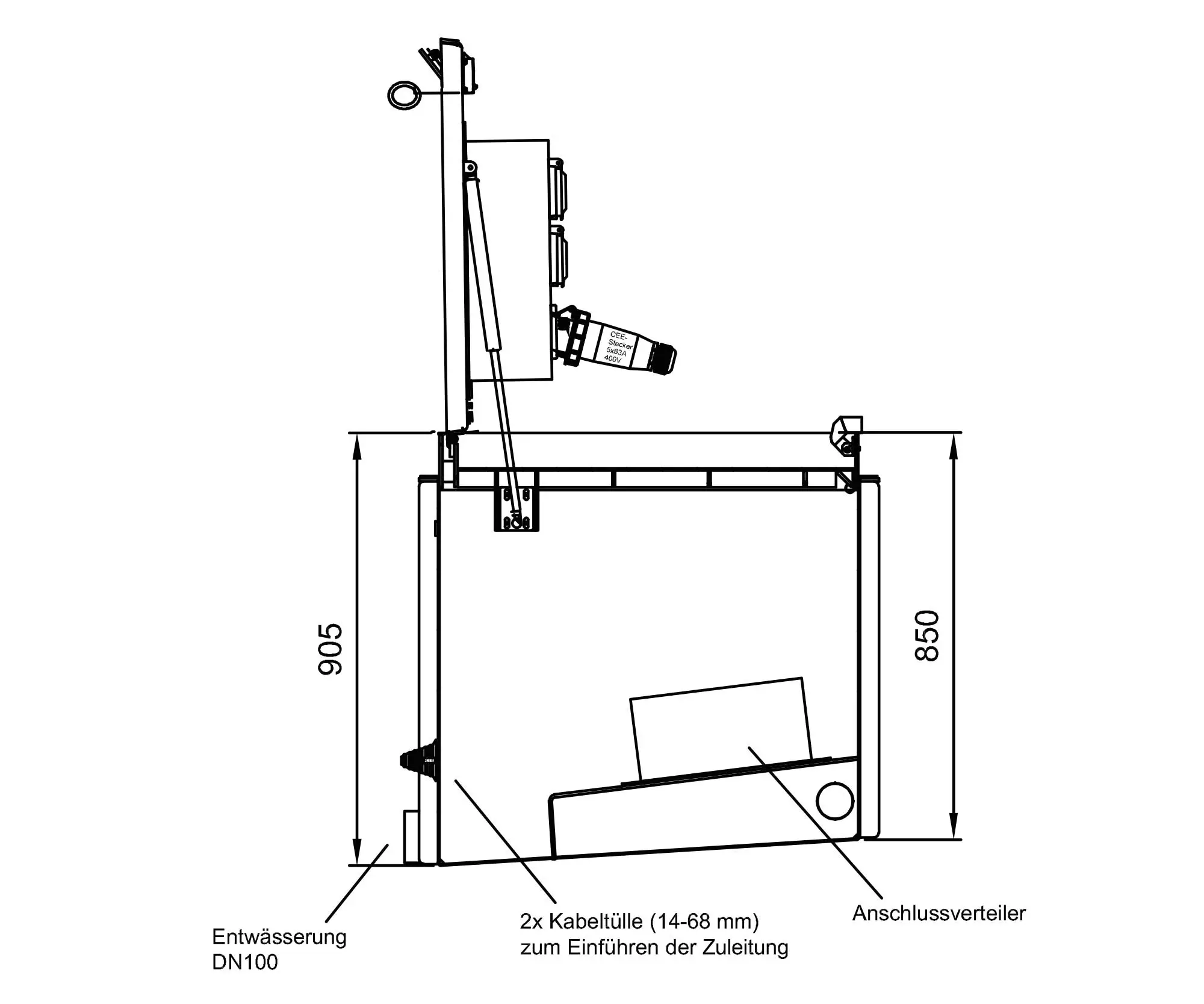

Einbautiefe: 900mm
GIFAS Vollgummiverteiler: Baureihen 7200 – 7900
Schutzklasse: II


Lieferumfang



Edelstahlkonstruktion mit Schachtdeckel Tränenblech V2A/1.4301
Edelstahlkonstruktion mit Vollgummi Elektroverteiler SKII
Edelstahlkonstruktion mit Vollgummi Anschlussverteiler SKII
komplett montiert und anschlussfertig verdrahtet
