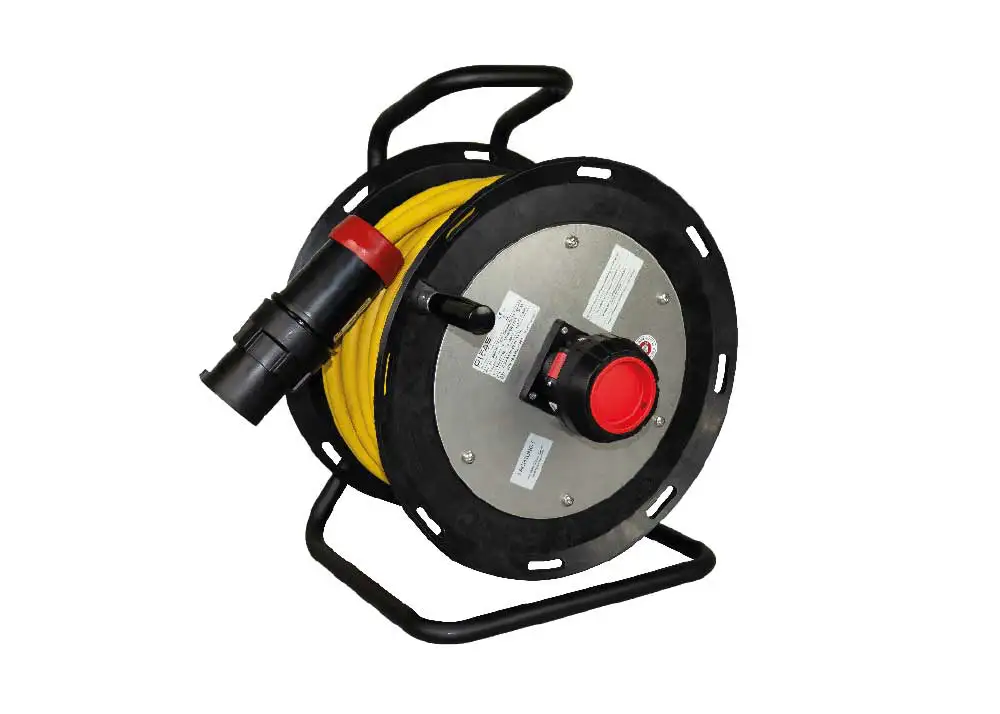

Baureihe 573

Ex-Leitungsroller mit Steckverbindungen
von CEAG

Für Explosionsgefährdete Bereiche Zone 1, Zone 2

Steckverbindungen der Firma CEAG

Steckverbindungen bis 5x32A / 400V

Vollgummi-Gehäuse mit stabilem kugelgelagertem Stahlrohrgestell

Hochwertiger Profikabel Typ GIFAS PROFLEXX (H07RN-F)

Geeignet für Umgebungstemperaturen von bis zu -20°C bis +40°C

Kennzeichnung: Ex II 2G / CE1258

Explosionsschutz: Ex db ed IIC T6 Gb

Produkteigenschaften

Leitungsroller in EX-Ausführung
geeignet für die Zone 1 und 2
Rollenkörper aus leitfähigem Elastomer
GIFAS PROFLEXX H07 Leitung
stabiles kugelgelagertes Stahlrohrgestell
Kurbelgriff dreh- und klappbar
Feststellung über mechanische Rastarretierung
Edelstahlseitenschilder zur Aufnahme der Flanschsteckdosen alsVerbindung zum Gestell
Anschluss über Ex-e-Klemmen an der Flanschsteckdose, mit Drehlager (anstatt Achse)
“Die Benutzung des Leitungsrollers in einer explosionsfähigen Umgebung der Gasgruppe IIC ist nur erlaubt, wenn zuerst die Leitung angeschlossen ist oder der Leitungsroller auf einem ableitfähigem Fußboden bzw. ableitfähigen und geerdeten Untergrund steht.”
einfache Wartung im Rolleninneren (keine zusätzliche Kapselung)
beständig gegen Öle und Fette, resistent gegen chemische Einflüsse
UV- und witterungsbeständig
hohe mechanische Belastbarkeit
schlagfest und alterungsbeständig
sehr gute Leitfähigkeit
die Mindestanforderung an das Kabel ist H07

Technische Daten

Kennzeichnung:	Ex II 2G / CE1258
Explosionsschutz:	Ex db ed IIC T6 Gb
EG-Baumusterprüfbescheinigung:	SEV 18 ATEX 0130
Schutzart:	IP66
Schutzklasse:	II
Gl-Faktor:	1
Bemessungsspannung*:	Bis 750 V, 50/60 Hz
Bemessungsstrom*:	max. 32 A
Temperaturbereich:	–20°C bis +40°C
Max. Belastung:	Leitung 3×2,5mm2 abgerollt 3600W / 230V
	Leitung 5×2,5mm2 abgerollt 11000W / 400V
	Leitung 5x6mm2 abgerollt 22000W / 400V
Gewicht	20m PROFLEXX-07 ca. 13kg
	25m PROFLEXX-07 ca. 18kg
Abmessungen (BxHxT)	CEAG 370x532x353

* Die Bemessungswerte sind Höchstwerte, die tatsächlichen elektrischen Werte werden von den eingebauten elektrischen Betriebsmitteln bestimmt, siehe Typenschildangaben.

Bestückungsbeispiele

Artikel-Nr.	Bezeichnung	Onlineshop
860889	573-Ex CEAG, Eingang 30m PROFLEXX-07 Leitung 3×2,5mm2 mit CEE-Stecker 3x16A/230V, Ausgang 1 CEE-Einbausteckdosen 3x16A/230V	auf Anfrage
860673	573-Ex CEAG, Eingang 50m PROFLEXX-07 Leitung 3×2,5mm2 mit CEE-Stecker 3x16A/230V, Ausgang 1 CEE-Einbausteckdose 3x16A/230V	zum Produkt
860633	573-Ex CEAG, Eingang 25m PROFLEXX-07 Leitung 3×2,5mm2 mit CEE-Stecker 3x16A/230V, Ausgang 2 CEE-Einbausteckdosen 3x16A/230V	auf Anfrage
860634	573-Ex CEAG, Eingang 25m PROFLEXX-07 Leitung 5×2,5mm2 mit CEE-Stecker 5x16A/400V, Ausgang 1 CEE-Einbausteckdose 3x16A/230V, 1 CEE-Einbausteckdose 5x16A/400V	auf Anfrage
860635	573-Ex CEAG, Eingang 20m PROFLEXX-07 Leitung 5x6mm2 mit CEE-Stecker 5x32A/400V, Ausgang 1 CEE-Einbausteckdose 5x32A/400V	auf Anfrage
860674	573-Ex CEAG, Eingang 30m PROFLEXX-07 Leitung 5×2,5mm2 mit CEE-Stecker 5x16A/400V, Ausgang 1 CEE-Einbausteckdose 5x16A/400V	zum Produkt

Sicherheitshinweise

Vor Gebrauch unbedingt Aufschriften der Leitungsroller lesen! Der Leitungsroller 573Ex ist nicht für die Zonen 0, 20, 21 und 22 geeignet. Die auf den Geräten angegebene Temperaturklasse und Zündschutzarten sind zu beachten. Um eine unerlaubte Erwärmung der Leitungen zu vermeiden, insbesondere im aufgewickelten Zustand, dürfen die maximal angegeben Belastungen nicht überschritten werden. An den Leitungsrollern dürfen keine Veränderungen oder Umbauten vorgenommen werden. Die Leitungsroller sind nur in einem unbeschädigten Zustand zu betreiben. Beachten Sie auch die nationalen Sicherheits- und Unfallverhütungsvorschriften.
