Baureihe 518

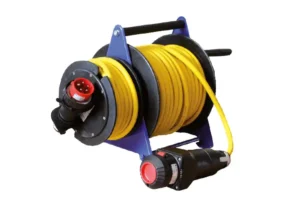

Ex-Leitungsroller mit Steckverbindungen
von STAHL und CEAG

Für Explosionsgefährdete Bereiche Zone 1, Zone 2

Wahlweise Steckverbindungen der Firma STAHL oder CEAG

Steckverbindungen bis 5x16A / 400V

Ex-Vollgummi-Leitungstrommel in Anlehnung an DIN 14680-A1

Hochwertiger Profikabel Typ GIFAS PROFLEXX (H07RN-F)

Öle und Säuren beständig, UV- und witterungsbeständig

Kennzeichnung: Ex II 2 G Ex de IIA T6

Prüfbericht: PTB Ex 06-16168

Produkteigenschaften

Ex-Vollgummi-Leitungstrommel in Anlehnung an DIN 14680-A1
aus verzinktem Stahlblech mit Pulverlackierung RAL 5002 (blau) mit Vollgummi-Tragegriff
GIFAS PROFLEXX H07 Leitung
Klettband zur seitlichen Befestigung des Steckers
mitlaufende Hilfstrommel
ohne Schleifringe und Thermo-Überlastschutz
Messingfüße für geringen Erdübergangswiderstand und Schlagfunkenschutz für Explosionsgefährdete Bereiche Zone 1, Zone 2
hohe mechanische Festigkeit
schlagfest und alterungsbeständig
außenliegende, wartungsfreie Feststellbremse
resistent gegen chemische Einflüsse
Öle und Säuren beständig
UV- und witterungsbeständig

Technische Daten - 518-Ex STAHL

Kennzeichnung:	Ex II 2 G Ex de IIA T6
Prüfbericht:	PTB Ex 06-16168
EG-Baumusterprüfbescheinigung:	PTB03 ATEX 1186
Schutzart:	IP65
Gl-Faktor:	1
Gewicht:	518 Ex 230V/16A ca. 24kg
	518 Ex 400V/16A ca. 30kg
Abmessungen:	512x380x310mm

Technische Daten - 518-Ex CEAG

Kennzeichnung:	Ex II 2 G, EEx de IIA T6
Explosionsschutz:	EEx de IIA T6
EG-Baumusterprüfbescheinigung:	PTB03 ATEX 1186
Schutzart:	IP65
Gl-Faktor:	1
Gewicht:	518 Ex 230V/16A ca. 24kg
	518 Ex 400V/16A ca. 30kg
Abmessungen:	554x380x310mm

Bestückungsbeispiele

Artikel-Nr.	Bezeichnung	Onlineshop
261750	518-Ex STAHL, Eingang 5m Leitung 3×2,5mm2 mit Ex-Stecker 3x16A/230V, Ausgang 45m Leitung 3×2,5mm2 mit Ex-Kupplung 3x16A/230V	auf Anfrage
261751	518-Ex STAHL, Eingang 5m Leitung 5×2,5mm2 mit Ex-Stecker 5x16A/400V, Ausgang 45m Leitung 5×2,5mm2 mit Ex-Kupplung 5x16A/400V	auf Anfrage
247636	518-Ex CEAG, Eingang 5m Leitung 3×2,5mm2 mit Ex-Stecker 3x16A/230V, Ausgang 45m Leitung 3×2,5mm2 mit Ex-Kupplung 3x16A/230V	auf Anfrage
247886	518-Ex CEAG, Eingang 5m Leitung 5×2,5mm2 mit Ex-Stecker 5x16A/400V, Ausgang 45m Leitung 5×2,5mm2 mit Ex-Kupplung 5x16A/400V	auf Anfrage

Sicherheitshinweise

Vor Gebrauch unbedingt Aufschriften der Leitungsroller lesen!

Der Leitungsroller 518 Ex ist nicht für die Zonen 0, 20, 21 und 22 geeignet. Die auf den Geräten angegebene Temperaturklasse und Zündschutzarten sind zu beachten. Um eine unerlaubte Erwärmung der Leitungen zu vermeiden, insbesondere im aufgewickelten Zustand, dürfen die maximal angegeben Belastungen nicht überschritten werden. An den Leitungsrollern dürfen keine Veränderungen oder Umbauten vorgenommen werden. Die Leitungsroller sind nur in einem unbeschädigten Zustand zu betreiben. Beachten Sie auch die nationalen Sicherheits- und Unfallverhütungsvorschriften.

Normenkonformität
Die grundlegenden Sicherheits- und Gesundheitsanforderungen werden erfüllt durch Übereinstimmung der Leitungsroller mit EN 60079-0, EN 60079-1 sowie EN 60079-7. Die Leitungsroller entsprechen der Richtlinie 2014/34/EU des Europäischen Parlaments und des Rates: Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen. Die Leitungsroller werden entsprechend dem Stand der Technik außerdem gemäß den aktuellen Herstellernormen DIN EN 60309, DIN EN 61242 und DIN EN 61316 gefertigt und geprüft.

Ersatzteile
Aus Gründen der Sicherheit werden keine Einzel- und Ersatzteile aufgeführt. Fachmännische Reparaturen mit protokollierter Endprüfung dürfen nur beim Hersteller ausgeführt werden.
