Wallboxen
mit 1-2 Ladepunkten über Buchse oder Kabel
| Eichrechtskonformes Laden |
| Intuitive Bedienung über Farbdisplay 3″ (mehrsprachig) |
| Intelligentes Lastmanagement |
| Integrierter MID Zähler |
| Management von Echtzeitdaten über Webinterface (browserbasiert) |
| OCPP 1.5/1.6 JSON Schnittstelle für Anbindung an Backend-Roaming-Portal (LAN), LTE |
| RFID (MIFARE Classic 1K/4K, MIFARE oder DESFire) |
| Richtlinien: IEC 61851 / IEC 62196 |
Beschreibung

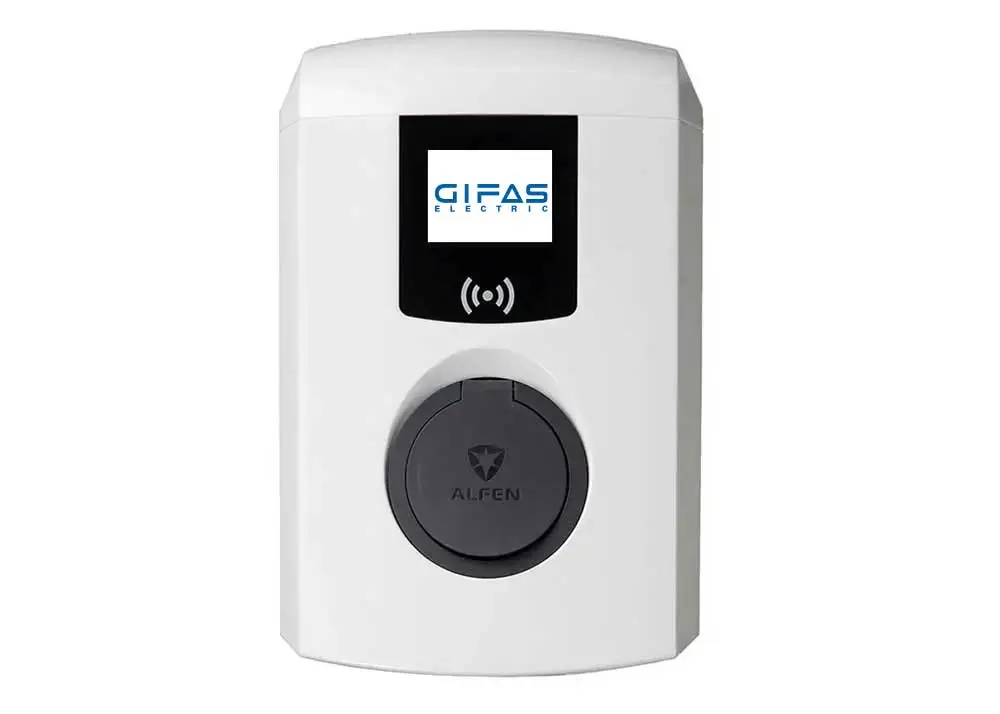

Die Wallboxen wurden als kompakte Ladelösung für den privaten und halböffentlichen Bereich konzipiert und bieten die notwendigen smarten Standards für Ihre Anwendung. Die Ladestationen sind in einem eleganten Gehäuse untergebracht, leicht und dennoch robust und kann sowohl an der Wand als auch auf einem separaten Standfuß montiert werden. Ein großes und übersichtliches Display liefert dem Benutzer während des Ladevorgangs alle erforderlichen Informationen wie beispielsweise die Ladegeschwindigkeit. Die Wallboxen sind sowohl in einer Variante mit integrierter Anschlussdose bis max. 2x22kW als auch mit Ladekabel/-stecker bis max. 1x22kW verfügbar.
Produkteigenschaften
- Wallboxen mit bis zu 2x22kW
- Netzanschluss bis max. 5x25mm²
- Buchse AC Typ 2 oder Typ 2 Stecker
- Intuitive Bedienung über Farbdisplay (mehrsprachig)
- Lastmanagement
- Freischaltung / Zugangskontrolle über RFID
- Integrierter MID-Energiezähler
- Eichrechtskonforme Ausführung
- Für den privaten oder halböffentlichen Bereich (Tiefgarage, Mitarbeiterparkplätze, usw.)
- RFID als Zugangsberechtigung
(2 Karten im Lieferumfang enthalten)
Technische Daten
| Ladeleistung: | bis zu 22 kW |
| Eingangsspannung: | 400 VAC (3-phasig) |
| Ladestrom: | max. 32 A |
| Ladeanschluss: | Buchse AC Typ 2 oder Stecker Typ 2 |
| Farbdisplay: | TFT (mehrsprachig) |
| Freischaltung: | RFID-Karte |
| MID Zähler: | Ja |
| Überspannungsschutz: | eingebaut |
| Fehlerstromschutz: | integriert (6mA DC) oder Typ B (je nach Ausführung) |
| Eichrechtskonform: | Ja |
| Kommunikation: | Ethernet-Schnittstelle, 2G GPRS, OCPP |
| Schutzart: | IP 55 |
| Stoßfestigkeit: | IK 10 |
| Temperaturbereich: | -25°C bis +40°C |
| Luftfeuchtigkeit: | 5 bis 95 % |
| Gehäusematerial: | Polycarbonat |
| Gehäusefarbe: | RAL 9016 Verkehrsweiß (Frontseite) RAL 7043 Verkehrsgrau (Rückseite) |
| Befestigungsart: | Wandmontage oder Standfuß |
| Gewicht: | 338440 ca. 4,5kg 338441 ca. 6kg 338442 ca. 20kg 338443 ca. 20kg |
Bestückungsbeispiele
| Artikel-Nr. | Ausführung | Ladepunkt | Anzahl Ladepunkte |
Ladeleistung | Abmessungen HxBxT (mm) |
| 338440 | Wallbox Single, 400VAC 3-phasig mit 1 Ladepunkt AC Typ 2, MID, DC-Fehlerstromsensor, LAN, GPRS, OCPP, RFID, Eichrechtskonform |
Buchse | 1 | 22kW | 373x242x181 |
| 338441 | Wallbox Single, 400VAC 3-phasig mit 1 Ladepunkt AC Typ 2, MID, DC-Fehlerstromsensor, LAN, OCPP, RFID, Eichrechtskonform, mit angeschlagenem 5m Ladekabel mit Typ 2 Stecker |
Kabel | 1 | 22kW | 373x242x216 |
| 338442 | Wallbox Double, 400VAC 3-phasig mit 2 Ladepunkten AC Typ 2, MID, FI Typ B, LAN, GPRS, OCPP, RFID, 1 Vers.-kabel, Eichrechtskonform |
Buchse | 2 | 1x22kW oder 2x11kW |
590x338x230 |
| 338443 | Wallbox Double, 400VAC 3-phasig mit 2 Ladepunkten AC Typ 2, MID, FI Typ B, LAN, GPRS, OCPP, RFID, 2 Vers.-kabel, Eichrechtskonform |
Buchse | 2 | 2x22kW | 590x338x230 |
Zubehör
| Artikel-Nr. | Ausführung | Abmessungen HxBxT (mm) |
| 339523 | Lastmanagement Registrierung für Wallbox mit 1 Ladepunkt | |
| 339526 | Lastmanagement Registrierung für Wallbox bzw. Ladestation mit 2 Ladepunkten | |
| 339532 | Statisches Lastmanagement (Static Load) für 1 Wallbox bzw. Ladestation | |
| 339527 | Dynamisches Lastmanagement (Smart Charging) /Modbus TCP/IP für 1 Ladegruppe | |
| 339530 | Backend Registrierung für 1 Wallbox bzw. Ladestation (Business Connect mit SIM-Karte) | |
| 338774 | Standfuß für Wallbox Single, Edelstahl, Verkehrsgrau RAL 7043 | 1180x60x120 |
| 338775 | Standfuß für Wallbox Double, Edelstahl, Verkehrsgrau RAL 7043 | 1430x300x200 |
| 338776 | Betonsockel für Ladesäule bzw. Standfuß | 570x350x220 |
| 342880 | RFID-Karte | 54x86x1 |
