Baustromkästen

für Industrie, Baugewerbe und Kommunen

Stabile Ausführung

Hohe Materialstärken

Individuelle Ausführung bis 125A bzw. 277 kVA

Wahlweise mit Kunststoff-Montageplatte oder GIFAS-Vollgummi-Verteiler

Abschalt-Einrichtung nach DIN VDE 0100-704

Schutzeinrichtung nach DIN VDE 0100-704

Fehlerstrom-Schutzeinrichtung (RCD) vom Typ B

Optimale Anschlusstechnik

Beschreibung

Baustromkästen von GIFAS: Die robusten Allrounder erfüllen sämtliche Anforderungen für den anspruchsvollen Außenbereich in Industrie, Baugewerbe und Kommune. In stabiler Ausführung in hohen Materialstärken überzeugen sie seine Nutzer in der täglichen Anwendung – vom Standardverteiler bis zur Speziallösung.

Sie werden Anschlussschränken oder Gruppen- und Hauptverteilern nachgeschaltet, verteilen die Energie und versorgen die Verbraucher über Klemmanschlüsse oder Steckvorrichtungen. Ausgestattet mit Steckdosenabgängen bis 125A und/oder Klemmenabgängen sind sie vollständig schutzisoliert und haben eine Anschlussleistung von 24 bis 277kVA.

Baustromkästen dienen als besonderer Speisepunkt nach DIN VDE 0100 Teil 704 zum Anschluss von Baukränen (FI-Schutzschalter mit IΔn ≤ 0,5 A) oder Großverbraucher für den Tunnelbau (FI-Schutzschalter mit IΔn ≤ 0,03 A) und werden zumeist einem Anschlussschrank oder einem Gruppenverteiler- bzw. Hauptverteilerschrank nachgeschaltet.

Produkteigenschaften - Ausführung mit Kunststoff-Montageplatte

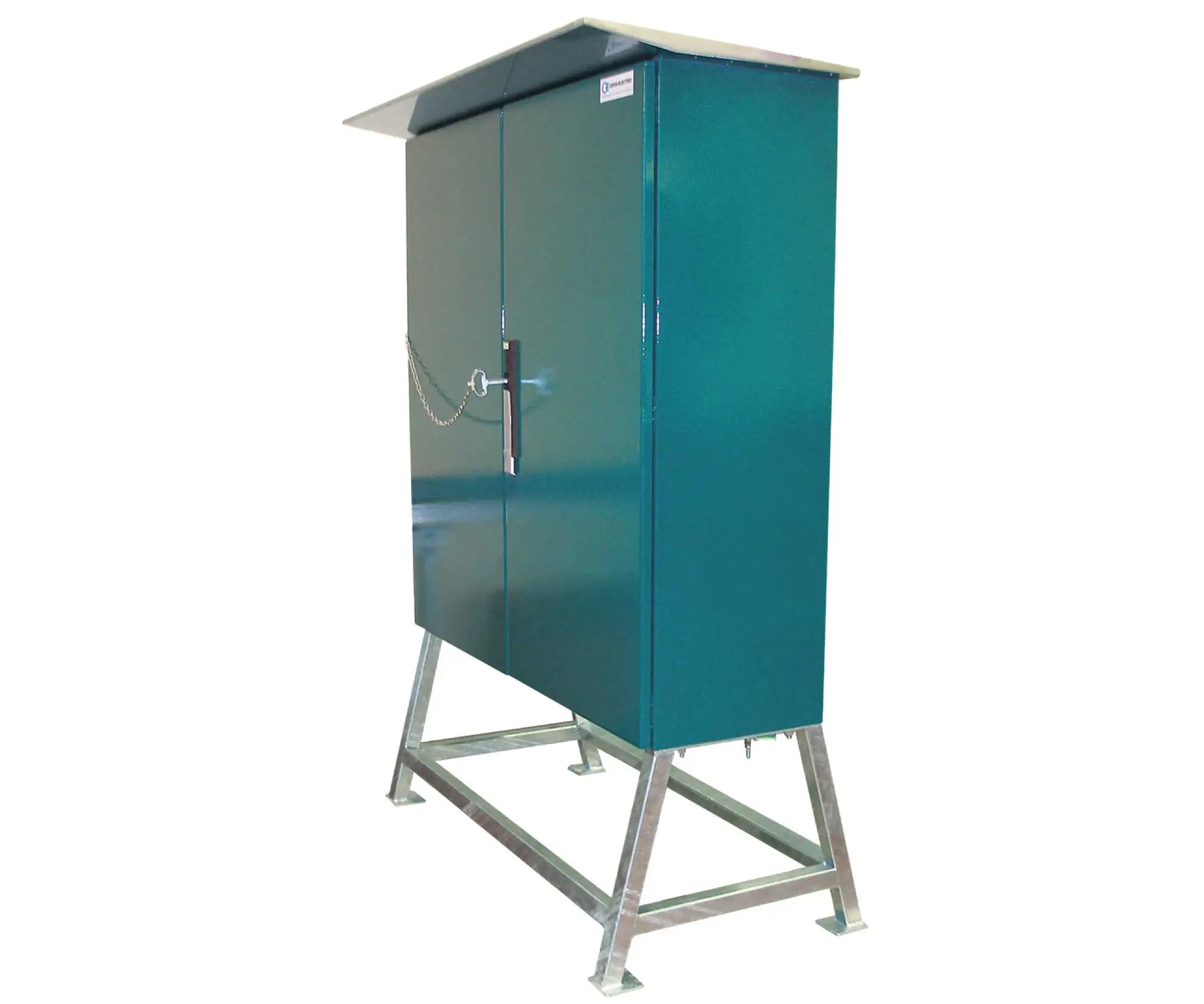

Gehäuse aus Stahlblech verzinkt mit Pulverbeschichtung RAL 2000 (gelborange), optional RAL 5000 (violettblau), RAL 3020 (verkehrsrot), RAL 6018 (gelbgrün)
Bodengestell feuerverzinkt
Tür mit selbstschließendem Fallriegel (VA), abschließbar durch Vorhängeschloss
Kranösen schwenkbar
alle Einbauten schutzisoliert
Tragegriffe nach DIN EN 61439-4 (VDE 0660-600-4)
IP44 (Bedienfront IP21)

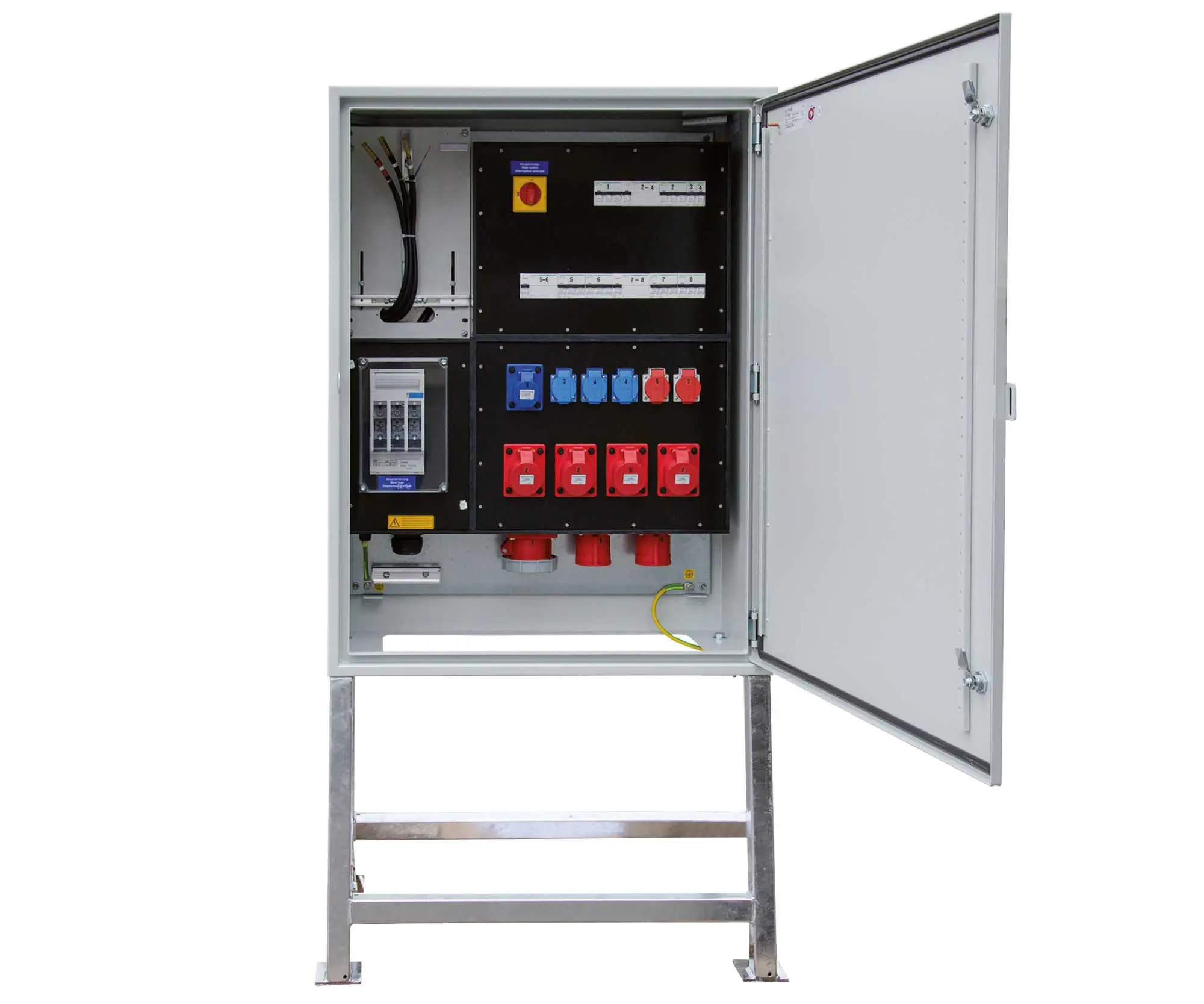

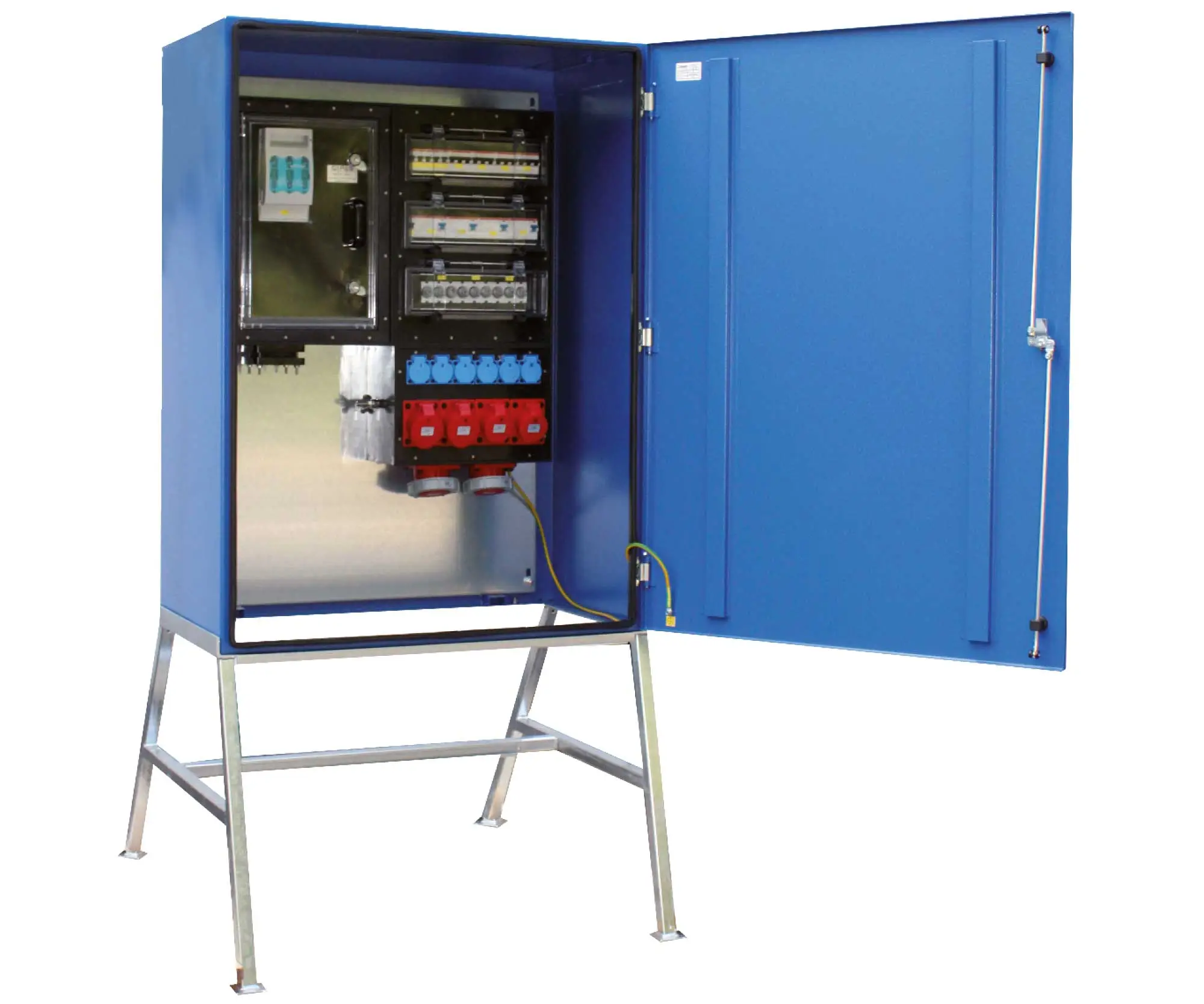

Produkteigenschaften - Ausführung mit Vollgummi-Verteiler

eingebaut in ein stabiles Stahlblechgehäuse, pulverbeschichtet mit verzinktem Stahluntergestellt und 2 Kranösen
Niederspannungsschaltgeräte und Steckdosen sind in Vollgummi-Gehäuse eingebaut, welche elektrisch nicht leitend und mechanisch hoch belastbar sind:
extreme Temperaturfestigkeit bis -40°C – wetterunabhängig
durch den Kabelzuführungsraum von unten und dem Steckerfreiraum ist die Türe auch im betriebsbereiten Zustand abschließbar
mehrere Fehlerstromschutzschalter erhöhen die Sicherheit und lassen einen Fehler besser lokalisieren
kundenspezifische Bestückung mit Steckverbindungen und Absicherungen
Gebaut nach DIN EN 61439-1, DIN EN 61439-4
IP65 / K2

Bestückungsbeispiele mit Kunststoff-Montageplatte

Artikel-Nr.	Ausgang	Eingang	Leitungsschutz / Personenschutz	Abmessungen (BxHxT) mm	Gewicht
291000	5x35qmm NH-Sicherungslasttrennschalter Gr.00/80A Klemmen 3x35qmm	5x35qmm NH-Sicherungslasttrennschalter Gr.00/100A 1 Zählerplatz Hauptschalter	—	500x970x285	ca. 33kg
294090	1 CEE 32A/400V 2 CEE 16A/400V 3 Schuko 230V	5x35qmm NH-Sicherungslasttrennschalter Gr.00/63A 1 Zählerplatz DIAZED DIII/32A Hauptschalter	2 LS 16A.3P.C 3 LS 16A.1P.C 1 FI 40/0,03A Typ B	710x970x360	ca. 55kg
295039	1 CEE 63A/400V 1 CEE 32A/400V 2 CEE 16A/400V 6 Schuko 230V	5x35qmm NH-Sicherungslasttrennschalter Gr.00/80A 1 Zählerplatz DIAZED DIII/63A Hauptschalter	1 LS 32A.3P.C 2 LS 16A.3P.C 3 LS 16A.1P.C 1 FI 63/0,3A Typ B 1 FI 63/0,03A Typ B	710x970x360	ca. 57kg
294060	1 CEE 32A/400V 2 CEE 16A/400V 6 Schuko 230V	5x35qmm NH-Sicherungslasttrennschalter Gr.00/80A 1 Zählerplatz DIAZED DIII/32A Hauptschalter	1 LS 32A.3P.C 2 LS 16A.3P.C 3 LS 16A.1P.C 1 FI 63/0,03A Typ B 1 FI 40/0,03A	710x970x360	ca. 55kg
294062	1 CEE 63A/400V 2 CEE 32A/400V 1 CEE 16A/400V 6 Schuko 230V	5x35qmm NH-Sicherungslasttrennschalter Gr.00/80A 1 Zählerplatz DIAZED DIII/63A Hauptschalter	1 LS 32A.3P.C 2 LS 16A.3P.C 3 LS 16A.1P.C 1 FI 63/0,3A Typ B 1 FI 63/0,03A Typ B	710x970x360	ca. 55kg
294068	1 CEE 5x63A/400V 1 CEE 5x32A/400V 2 CEE 5x16A/400V 6 Schuko 230V Klemmen 3x35qmm	5x35qmm DIAZED DIII/32A Hauptschalter	1 LS 32A.3P.C 2 LS 16A.3P.C 3 LS 16A.1P.C 1 FI 63/0,3A Typ B 1 FI 63/0,03A Typ B	710x635x360	ca. 43kg
294065	1 CEE 5x32A/400V 2 CEE 5x16A/400V 6 Schuko 230V Klemmen 3x35qmm	5x35qmm DIAZED DIII/63A Hauptschalter	2 LS 16A.3P.C 1 LS 32A.3P.C 3 LS 16A.1P.C 1 FI 40/0,03A 1 Fi 63/0,03A Typ B	710x635x360	ca. 43kg
294067	2 CEE 5x32A/400V 2 CEE 5x16A/400V 6 Schuko 230V Klemmen 3x35qmm	5x35qmm DIAZED DIII/63A Hauptschalter	2 LS 32A.3P.C 2 LS 16A.3P.C 3 LS 16A.1P.C 1 FI 63/0,03A Typ B 1 FI 40/0,03A	710x635x360	ca. 43kg
294071	1 Aufbausteckdose CEE 5x63A/400V 2 CEE 5x32A/400V 2 CEE 5x16A/400V 6 Schuko 230V	Aufbaugerätestecker CEE 63A/400V/5pol.	2 LS 32A.3P.C 2 LS 16A.3P.C 6 LS 16A.1P.C 1 FI 63/0,03A Typ B 1 FI 40/0,03A	710x635x360	ca. 39kg
294070	1 CEE 5x32A/400V 2 CEE 5x16A/400V 6 Schuko 230V	Aufbaugerätestecker CEE 32A/400V/5pol.	1 LS 32A.3P.C 2 LS 16A.3P.C 6 LS 16A.1P.C 1 FI 40/0,03A 1 FI 40/0,03A Typ B	500x500x300	ca. 39kg
